感应加热电源主电路形式选择依据与分析

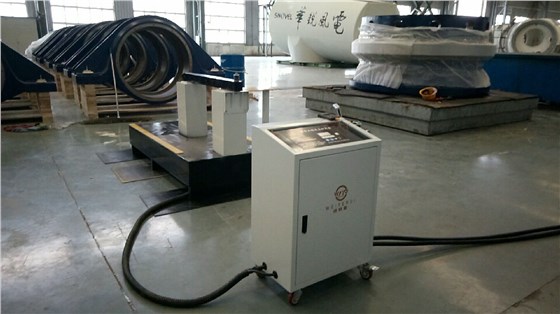

感应加热电源已广泛应用于金属冶炼,焊接、弯管、表面淬火等热加工和热处理行业。对于不同工件、不同工艺,则要求不同的电源工作频率和输出功率。

感应加热电源按其工作频率不同分为400Hz一10kHz晶闸管(SCR)式半导体中频电源和100Hz一400kH电子管式高频加热电源。本文提到的中频感应加热电源采用IGBT作为开关器件,可工作在10Hz一10kHz频段。它充分利用中频趋肤效应、邻近效应和圆环效应原理,通过感应加热器,使电能有效地转化为热能,从而达到高效节能的目的。

1主电路

1.1方案选择感应加热电源的电路形式很多,其选择依据是:

1)采用串联谐振式逆变器 适合感应加热装置的逆变器主要有并联谐振(电流型逆变器)和串联谐振(电压逆变器)2种形式。在换流期间,并联谐振逆变器的逆变开关器件有可能承受反向电压,而IGBT却不能承受反向电压。如果用反并联快速二极管予以保护,则会出现环流损坏器件。因此,每个桥臂必须串入与开关器件相同电压等极的快恢复整流二极管,以承受反向电压。然而,这会增大每臂的通态损耗,同时增加设备成本。此外,由于频率较高,采用并联谐振逆变器时,其谐振电容器与加热线圈之间的引线不宜太长,否则会严重影响功率输出和效率。这对串联谐振逆变器来说,引线长一点,只会改变工作频率,对输出频率和效率影响极小。

2)采用单管IGBT模块作为开关器件在电力半导体器件中,IGBT的开关速度可以满足50kHz以下感应加热电源的要求。它具有输人阻抗高、驱动功率小、通态损耗小等一系列优点。
