齿轮感应加热器，又叫齿轮加热器，热套齿轮内孔电加热器！是齿轮安全、快速、环保安装的专用设备！维特瑞致力于为客户解决安装拆卸难题，可根据客户需求进行定制，不满意可退，以下是给某钼矿的齿轮加热器方案，更多详情请咨询4000899701！

一、概述

本设备用于齿轮热装项目（由于甲方齿轮和轴的过盈量较大，现采用感应加热器先将齿轮加热到180℃，使内孔适当膨胀再采用压装的方式）

二、设备描述

1设备简介

1.1加热原理：采用磁场涡流原理，在工频（50-60Hz）条件下，加热器主机作为一特殊结构的变压器，被加热工件与主机的主铁芯组成一闭合磁回路。工作时，工件中通过加热器的磁力线，产生涡流而被快速加热。

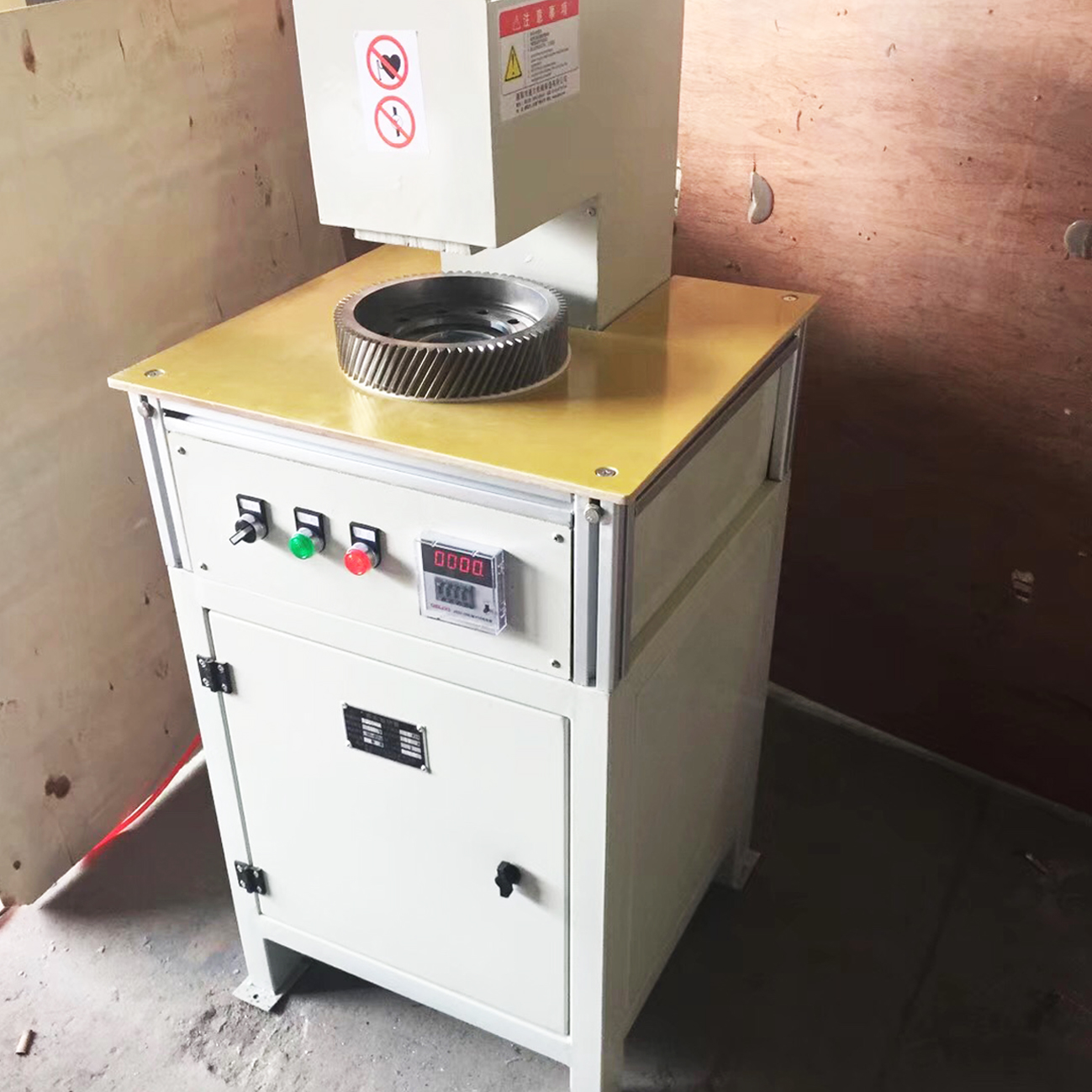

1.2设备结构：柜机一体，固定式

1.3设备重量：180Kg /台(以实物为准)

1.4控制方式：时间控制，数显 0-9999S

2系统组成

2.1整机；采用柜机一体，设备尺寸450*450*1150(以实物为准)

2.2操作高度；主机操作平台高度在800mm左右，符合人体力学，减少操作工人的劳动强度

2.3面板；控制面板在操作平台下方，提高操作的方便性. 符合人性化设计要求。

2.4加热主机：加热主机有过热过载、短路安全保护装置，自动化跳断，导线选用双玻璃丝铜扁线，绕组经烘干浸漆后用环氧树脂封装，耐压按IEC标准试验，稳定性考核要在2000V下通电5min，此时绝缘电阻仍应大于2MΩ，绝缘性能优越，有足够的安全防护保证人身安全。

2.5绝缘。

2.6整机噪音；新整机噪音不能超过65dB,使用一年后不大于75dB 。

2.7主机工作方式；

采用加热轭铁气缸自动升降形式，并配有电磁阀，节流阀，压缩空气过滤器等元件辅助（甲方需提供相应的气源）

2.8设计标准：按GB/T5226.1-96《工业机械电气设备通用技术条件》、IEC439-76《国际电工委员会标准》结合需方实际加热要求设计、自动退磁符合JB/T6641-2007标准，残磁不大于4毫特。

2.9设备的工作环境：温度0-45℃,湿度≤85%。

2.10设备带有数显计时器，范围0-9999秒。

2.11设备带有红绿信号显示按钮，相比漏电起痕指数CTI≥100,阻燃

2.12时间继电器：机械寿命：100×104次　电寿命：10×104次，安装方式面板式，延时整定误差不大于1%+0.05s。保证一个月内使用时间不低于700小时。

2.13主机带有过载过热保护、漏电保护、自动退磁等功能。

2.14设备主机铁芯采用冷轧硅钢片,线圈采用双玻璃丝铜扁线，绝缘采用耐高温环氧树脂固封，达B级以上绝缘。

2.15设备主要元器件采用德力西品牌（标配）。

2.16设备随机提供以下技术资料：操作使用说明书、电气原理图、主要零部件的厂家及明细、合格证

3参数指标

3.1设备电参数：电压  主机两相AC380V±10％、控制部分；220V    频率50HZ、额定容量 16KVA、额定电流42A（主机实际功率35KVA，采用自愈式电容补偿去除50%无用功，有效节省能源）

3.2加热时间与温度：保证在10秒以内将齿轮同时加热到180度

3.3适用工件尺寸；满足贵公司提供的齿轮参数（以贵公司提供3种样件为准）

注：三种齿轮，内径，高度来去不大，一台机即可全部通用
