轴承座加热案例

一、客户

扬州某传动有限公司

二、加热目的

加热轴承座安装轴承

三、加热要求

种加热求（片都是种需求的）1加热目的：加热承安装轴承，加热承内安装轴2加热方式：轴承座加热完一头再加热另一头，轴示内也是如

3加热温度：100度

4.时间要求；30分钟左右

5.具体尺寸如下

轴手应1：内径：170mm；加热高度：100mm；整体重量：1945KG

轨承2：1965mm；加热高度：220mm；整体重量：1945KG

轴承1：内径：1350mm；高度：180mm；重量:30KG

轴承2：内径：1555mm；高度：22mm；重量:1210KG

6.需要中频带工装的

第二种加热需求

除了上面加热工件参数，还有选的设备也要满足下面工件拆卸，额外配一根感应线缆

1.加热工件：轴承内圈

2.加热目的：拆卸

3.最小轴承型号：NU2226 内圈外径153mm 宽度：64mm

更大轴承型号：NU29530 内圈外径573mm 宽度108mm

四、设备参数

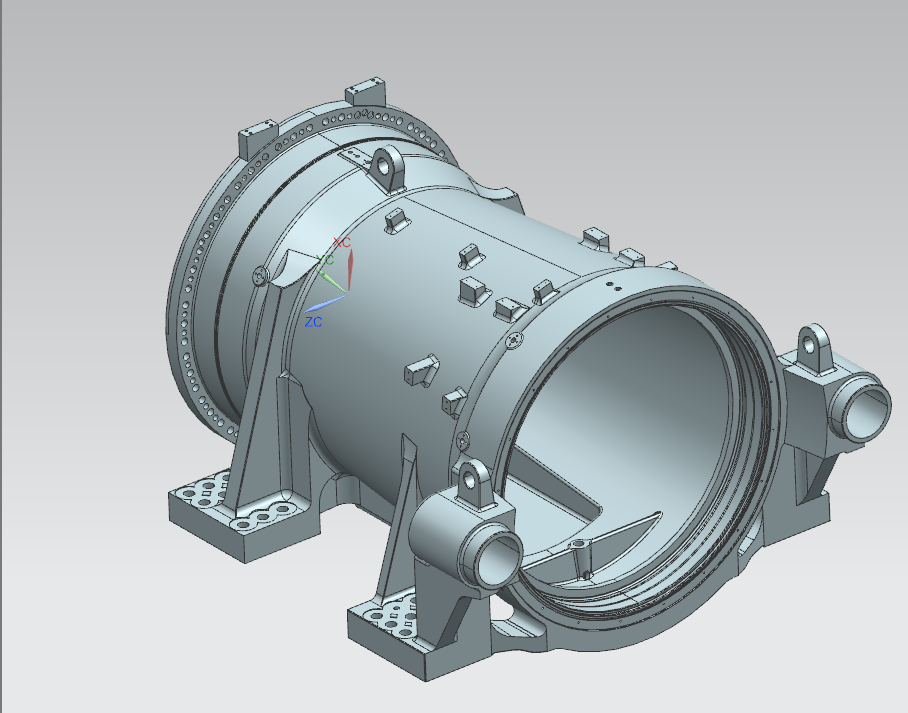

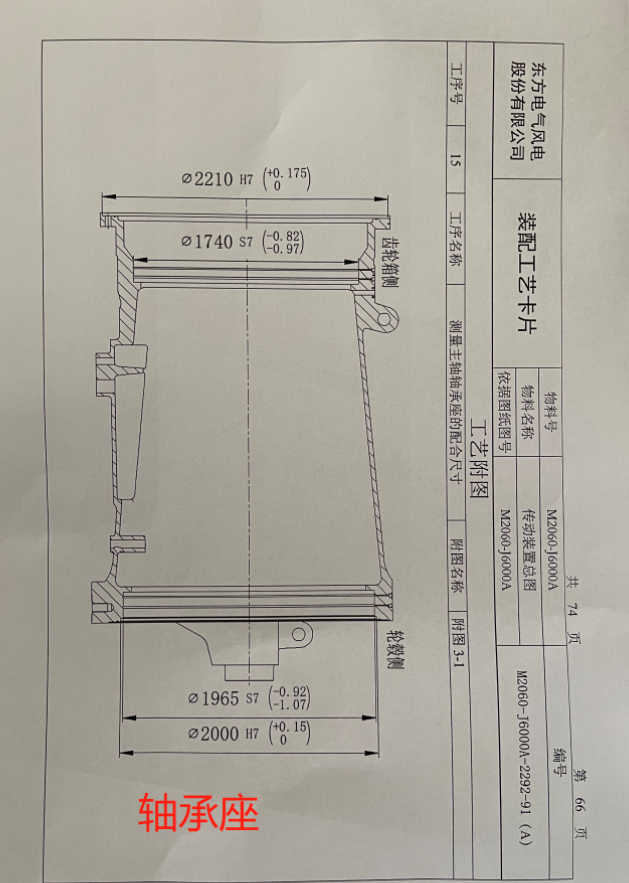

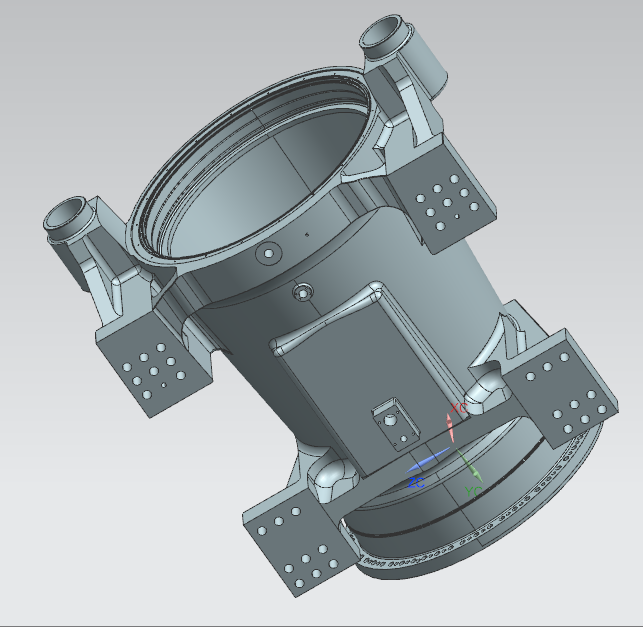

五、工件示意图
